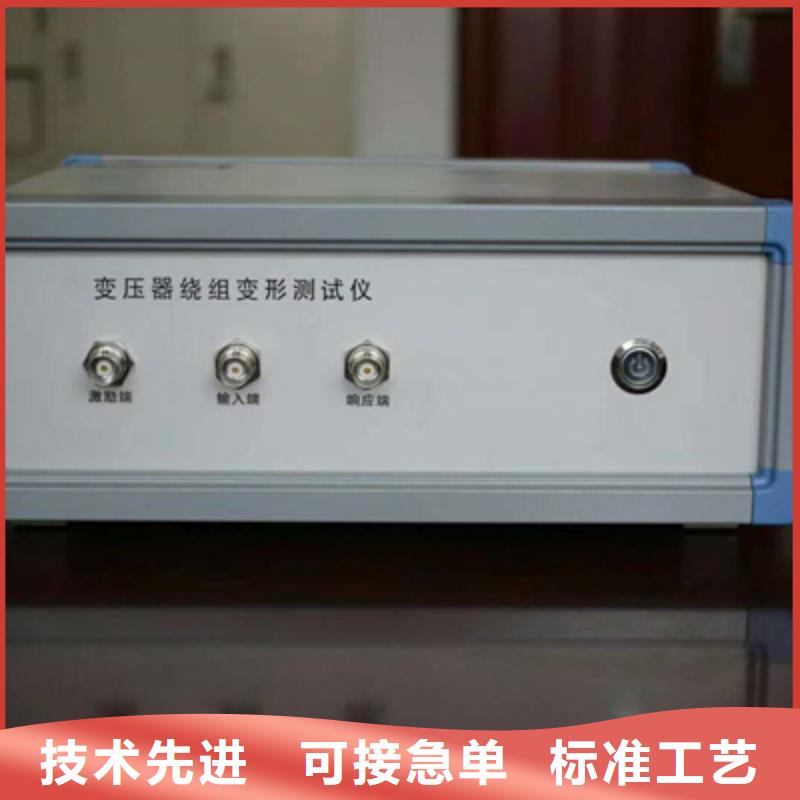

山东烟台变压器绕组变形测试仪注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。十、频响法PC测试软件的安装1.将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”,进入到本软件的安装界面。2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择“下一步”。3.此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。4.此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。5.安装过程全部完成，选择“完成”退出安装向导。6.安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。

山东烟台变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?

山东烟台变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；
