烟台手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（001，false）；勾 选——闭合（110，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。

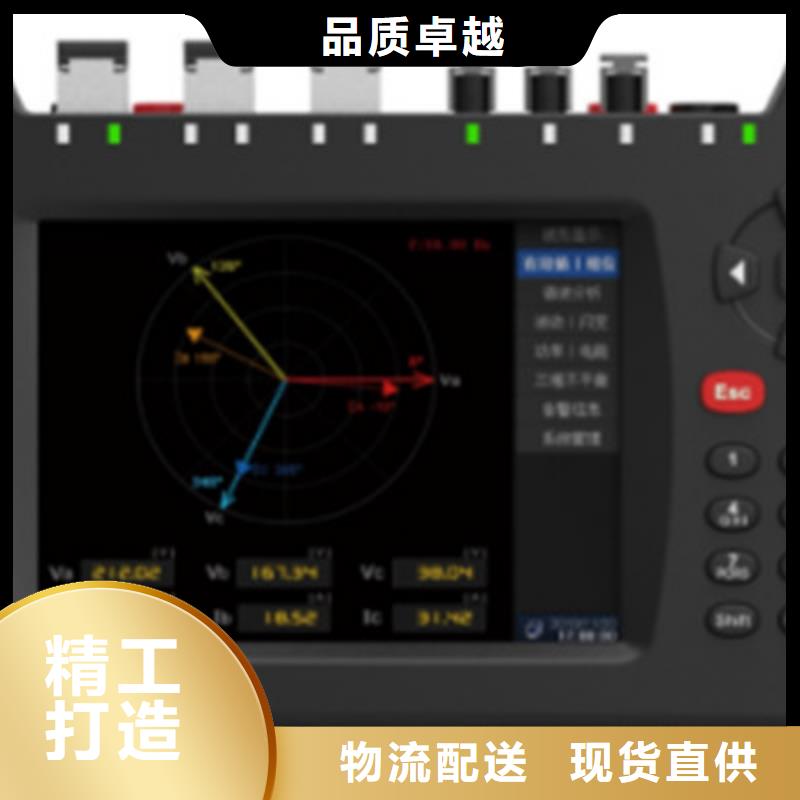

烟台手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。

烟台手持式光数字测试仪数字化的保护和智能设备的测试仪器相应的也必须满足一系列应因而生的新需求，内置GPS同步时钟和嵌入式工控机且可外接功放的光数字继电保护测试仪就是为了满足这些新需求而精心研制的第三代全新系统， 业已经相关权威部门检测通过，并在国内数十个单位应用并获得好评。2、用途及其适用范围传统继电保护、仪器仪表等二次设备的模拟量输入信号是经电缆传输的二次电压、电流的模拟量，开入、开出采用硬接点连接。数字继电保护、仪器仪表等二次设备的模拟量输入信号是经光缆传输的基于IEC 61850通讯协议的电压、电流的数字量，开入、开出采用经光缆传输的基于IEC 61850通讯协议的数字信号。IEC61850标准定义了采样值传输（Sampling Measured Value，简称SMV）和通用面向对象的变电站事件（Generic Object Oriented Substation Events，简称GOOSE）两种抽象模型：1、SMV模型应用于采样值传输及相关服务，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三种格式。2、GOOSE模型提供了变电站事件（如命令、告警等）快速传输机制，用于跳闸和故障录波启动等报文的传输。GOOSE 采用组播方式传送数据以太网传输方式有点对点、广播和组播，GOOSE 采用连续多次传送的方式实现可靠传输。

烟台手持式光数字测试仪TH-8508系列光数字测试仪TH-8508智能变电站光数字测试仪升级版用 户 手 册青岛天正华意电气设备有限公司公司简介青岛天正华意电气设备有限公司是一家专业从事电力测试设备研发、生产、销售、服务为一体的高科技企业。成立于2011年，拥有一支技术精湛、经验丰富的研发团队，本着“技术创新，服务至上”的经营宗旨，注重信誉，强调服务，立志成为国内的专业化电力测试设备提供商。自成立以来公司秉承“诚信、敬业、团结、创新”的企业精神，以“关注客户需求，追求技术创新”为宗旨，始终致力于以“用户体验至上”的产品研发。通过不断加强自主知识产权的核心技术研究，为客户提供的产品和技术服务。公司倡导“以市场为基础、以技术为生命、以信誉为灵魂”的核心价值观，以提高客户的满意度来企业自身价值。公司致力于为不同群体的用户提供更高的应用需求，极力的推动新产品、新技术普及。在品牌的规划及产品设计中，青岛天正华意电气设备有限公司不断的注入新的元素，以“质量求生存，以服务求价值，让品质铸就品牌”。

烟台手持式光数字测试仪系统继电保护测试仪主要检测项目继电保护测试仪智能检定系统主要功能包括：交流电流、电压输出幅值测试交流电流、电压输出相位测试交流电流、电压输出频率测试交流电流、电压输出幅频特性测试交流电流、电压输出总畸度率测试交流电流、电压输出的直流分量测试交流电流、电压输出带载能力测试交流电流、电压输出零点漂移测试交流电流、电压输出的谐波测试交流电流、电压输出的连续性测试交流电流、电压输出响应时间测试交流电流、电压输出同步性的测试交流电流、电压输出合闸角的测试交流电流、电压输出对称性测试直流电流、电压输出幅值测试直流电流、电压输出纹波测试直流电流、电压输出零点漂移测试直流电流、电压输出带载能力测试直流电流、电压输出连续性测试直流电流、电压输出响应时间测试三对开入量动作的一致性测试三对开出量输出的一致性测试四、系统相关设备系统设备中包含录波模块、电脑、接口转换器、交换机。接口转换器把其他通讯接口转换成网口并通过交换机来相互链接；系统软件安装在电脑中，运用网口来实现各个设备间的相互通讯，完成项目的检定通过打印机输出检定。

烟台手持式光数字测试仪该系统设计依据是《2010继电保护试验装置校准规范》、JJG1112-2015《继电保护试仪检定规程》主要用于检定继电保护测试仪的技术性能。系统支持手动/半自动/全自动三种检定模式，通讯采用接口规范的方式，避免了涉及技术保密的问题；系统自动生成报表，报表格式可预设模板编辑，也可在生成后自行编辑，实现了功能的集成化、测试的智能化、分析的自动化。本系统2011年和北京市电力公司电科院合作，取得了《号：ZL 872.4》本系统2013年和浙江省电力公司电科院合作，取得了《号：ZL 896.3》本系统2013年和浙江省电力公司电科院合作，取得了软件《号：2013SR》青岛天正华意电气设备有限公司1、设计原理系统由TH66/THU66继电保护测试仪智能检定装置、THFZ全功能程控电子负载及PC机系统软件三部分构成，系统结构与继电保护测试仪接线示意图见图1所示。图1检测继电保护测试仪原理框图一 继电保护测试仪智能检定装置主要特性（TH66/0.05级、THU66/0.02级）◆采用DSP＋ARM＋CPLD的组合方式，高速A/D，化的电路，高精度、低温漂的精密采样电阻，从而保证测量数据的准确性；采用以太网口通讯保证数据的实时性。

烟台手持式光数字测试仪系统继电保护测试仪主要检测项目继电保护测试仪智能检定系统主要功能包括：交流电流、电压输出幅值测试交流电流、电压输出相位测试交流电流、电压输出频率测试交流电流、电压输出幅频特性测试交流电流、电压输出总畸度率测试交流电流、电压输出的直流分量测试交流电流、电压输出带载能力测试交流电流、电压输出零点漂移测试交流电流、电压输出的谐波测试交流电流、电压输出的连续性测试交流电流、电压输出响应时间测试交流电流、电压输出同步性的测试交流电流、电压输出合闸角的测试交流电流、电压输出对称性测试直流电流、电压输出幅值测试直流电流、电压输出纹波测试直流电流、电压输出零点漂移测试直流电流、电压输出带载能力测试直流电流、电压输出连续性测试直流电流、电压输出响应时间测试三对开入量动作的一致性测试三对开出量输出的一致性测试四、系统相关设备系统设备中包含录波模块、电脑、接口转换器、交换机。接口转换器把其他通讯接口转换成网口并通过交换机来相互链接；系统软件安装在电脑中，运用网口来实现各个设备间的相互通讯，完成项目的检定通过打印机输出检定。

烟台手持式光数字测试仪该系统设计依据是《2010继电保护试验装置校准规范》、JJG1112-2015《继电保护试仪检定规程》主要用于检定继电保护测试仪的技术性能。系统支持手动/半自动/全自动三种检定模式，通讯采用接口规范的方式，避免了涉及技术保密的问题；系统自动生成报表，报表格式可预设模板编辑，也可在生成后自行编辑，实现了功能的集成化、测试的智能化、分析的自动化。本系统2011年和北京市电力公司电科院合作，取得了《号：ZL 872.4》本系统2013年和浙江省电力公司电科院合作，取得了《号：ZL 896.3》本系统2013年和浙江省电力公司电科院合作，取得了软件《号：2013SR》青岛天正华意电气设备有限公司1、设计原理系统由TH66/THU66继电保护测试仪智能检定装置、THFZ全功能程控电子负载及PC机系统软件三部分构成，系统结构与继电保护测试仪接线示意图见图1所示。图1检测继电保护测试仪原理框图一 继电保护测试仪智能检定装置主要特性（TH66/0.05级、THU66/0.02级）◆采用DSP＋ARM＋CPLD的组合方式，高速A/D，化的电路，高精度、低温漂的精密采样电阻，从而保证测量数据的准确性；采用以太网口通讯保证数据的实时性。

烟台手持式光数字测试仪 通道映射F1，将SV报文数据集通道映射到第I组或第II组变量，自动根据通道描述自动关联到电流或电压或延时变量；还可以通过映射列的下拉选择框进行调整。变比设置默认只对选中通道生效，勾选“应用到所有通道”对所有通道生效。品质因素SV一般只对有效位、检修位进行设置。GS通道映射定义GS报文控制块的数据集，包括通道变量映射、数据类型、品质、默认值等。通道映射F1，将GS报文数据集通道映射到开出1-8(GS订阅映射到开入A-H)；数据类型DAType基本类型DOType结构类型数据类型：单点、双点、整形、无符号整形、浮点、字符、BCD等Q品质T时间戳FT3通道映射保护电流01CF（463）保护电压2D41（11585）测量电流/电压2D41（11585）2.12.3 光口数据镜像、转发、回环镜像：将某个光口发出的报文镜像到其它空闲的发送光口，使多个光口发送同样的报文；转发：将某个光口接收的报文从其它空闲的光口转发出去，用于串行侦听报文或闭环试验；回环：在外部不接线的情况下，将光口发送的报文通过底层处理使其回环到该光模块的接收口，用于自检等。2.13 系统设置2.13.1 同步与时间IEEE-1588对时开启IEEE-1588对时设置对时端口，选择ETH1或ETH2；自动同步时间勾选后，一旦锁定IRIG-B或IEEE1588信号，自动将本机时间与GPS时间同步。消抖时间设定测试仪硬开入接口的抖动时间。2.13.2 显示设置屏幕亮度20％～待机时间30s～从不待机，用户在待机时间内无操作，屏幕自动关闭。按任何键或点触屏幕退出待机状态。智能省电默认开启。智能省电模式开启时，当系统进入待机后，如果在待机时间设定值内仍无任何操作（即两倍待机时长设定值内用户无操作），系统将自动关闭光纤模块的通讯，以达到更优的节电效果。一旦退出待机状态，光纤模块自动开启。注：当使用测试仪对报文进行长时间监控时，应关闭智能省电模式。2.13.3 默认参数高中低三侧PT、CT变比2.13.4 软件版本信息提供出厂编号、日期查询及软件版本查询。软件版本升级操作：1、将软件升级包复制到U盘根目录；2、将U盘插入USB接口；3、选中“升级”行，按OK键（或双击“升级”行），自动升级。

烟台手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（001，false）；勾 选——闭合（110，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。

烟台手持式光数字测试仪为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?
