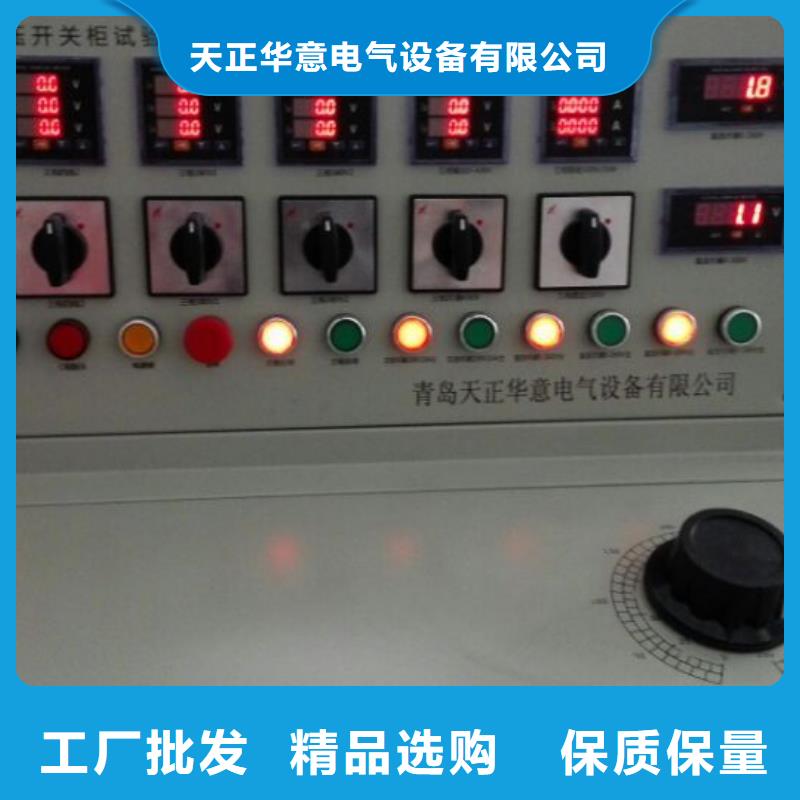

烟台电器综合试验台3特殊情况下的保护在测控系统失效的情况下，可按下控制柜上的紧急停机按钮，可迅速切断被试系统的主电源。烟台电器综合试验台试验工装根据试验需求定制试验工装，能够、的进行试验操作。8主要部件清单表2 主要部件清单序号自制21150V直流电源个19技术服务和售后服务9.1技术服务对买方技术人员进行该设备调试的培训对买方技术人员进行该设备操作培训。9.2售后服务本产品在正常情况下是免维护的。该设备在正常情况下质保期为12个月，从终验收签字之日起计算。在保质期内，卖方负责提供设备维护和更换零部件，接到用户通知后，一星期内保证设备恢复正常运行。自接到服务通知（电话、传真或信函）始4小时内作出响应并指导用户解决问题；对用户不能自行解决的问题在24小时内到用户现场进行维修。

烟台电器综合试验台微型断路器”、“接触器”。根据要测试的项目，进行选择，进入类似如下面的测试界面。如图6-2-2所示：图 6-2-2测试界面主要分为：信息录入区、项目选择区、常用功能区、信息指示区、测试参数区和测试结果区。信息录入区：输入被测件的型号等信息，会在测试报表上体现出来。选定测试项目后，按对应项目后面的录入按钮即可弹出录入对话框进行信息录入。如图6-2-3所示：图 6-2-3项目选择区：根据被测件的种类以及想要测试的项目而选择。常用功能区：包括创建和查看报表、返回主界面以及关机。信息指示区：显示系统当前的状态以及提示用户试验时需要进行的必要操作。测试参数区：根据被测件的指标录入测试参数，切勿随意输入。测试结果区：测试完成后一切测试结果都显示在结果区。6.2.2、开始测试下面以普通继电器为例，介绍一下测试流程：首先：根据被测件的种类，选择要测试的种类以及测试项目。如图6-2-4所示：图 6-2-4然后：点击被测件型号框后的【选择】按钮进入型号设置界面（型号设置见6.2.3），根据所选的被测件的种类选择被测件的型号，检查参数设置区参数设置是否正确，并进行调整。

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪

烟台电器综合试验台TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪
烟台消谐电阻器参数测量仪 <烟台>天正华意电气设备有限公司

烟台电器综合试验台质量要求1.设备能够检测电器元件状态情况。2.质保期：本公司的质保期：验收合格并使用之日起1年。质保期内出现产品质量问题由我公司免费负责维修或更换不合标准产品，并承担因此造成的一切经济损失。5.质量保证期内，设备如出现故障，需派人现场处理的，中标人须在报修48小时内到达现场处理。五、其它要求1.本试验台是全新整套的、符合、行业、铁路总公司（原铁道部）有关质量标准、满足招标文件要求和项目使用性能要求的产品。2.本试验台满足招标文件所列的规格型号、技术标准和技术要求、配置等。3.本设备包括必备的易损件、备份测试软件、书面资料、电子版技术资料、出厂合格、说明书、装箱单、保修卡及完整的包装箱（合格证应包含制造厂名、产品名称、规格图号、标准代号、批号、检查人员印章等内容）。包装按及厂家标准，做好防护，包装物不需回送。由于厂家包装、运输不当造成的破损或其他质量问题影响使用的，一律无条件退换。

?烟台电器综合试验台甲方参加培训人员包括机电工程师、维修工程师、产品工程师和操作调试人员，参加人数由需方确定。?培训内容包括：讲解设备操作、维修、维护、保养及调整方法，示范操作及讲解注意事项；指导和监护甲方人员实际操作。终培训?终培训在需方工厂进行，终培训在设备终验收时进行。?培训内容同预培训相同。D．质量保证与技术服务?乙方保证提供的生产线/设备，备件、附件等完整、全新。?乙方提供的生产线/设备、备件、附件等应符合甲方和乙方双方共同确认的精度和质量标准，并与技术图纸资料一致。?设备出现故障，乙方应在8小时内电话指导排除一般故障或48小时内派员到甲方现场进行维护处理。?设备质量保证期为12个月，质量保证期内所发生的生产线/设备本身质量问题由乙方派员到甲方免费维修。如因操作失误或天灾导致设备损坏则不属于保质期范围内。?超过质量保修期后提供终身有偿服务，零部件更换乙方仅收取成本费用；如应甲方维修、维护需要，乙方维修人员往返甲方路费由甲方承担。

<烟台>天正华意电气设备有限公司

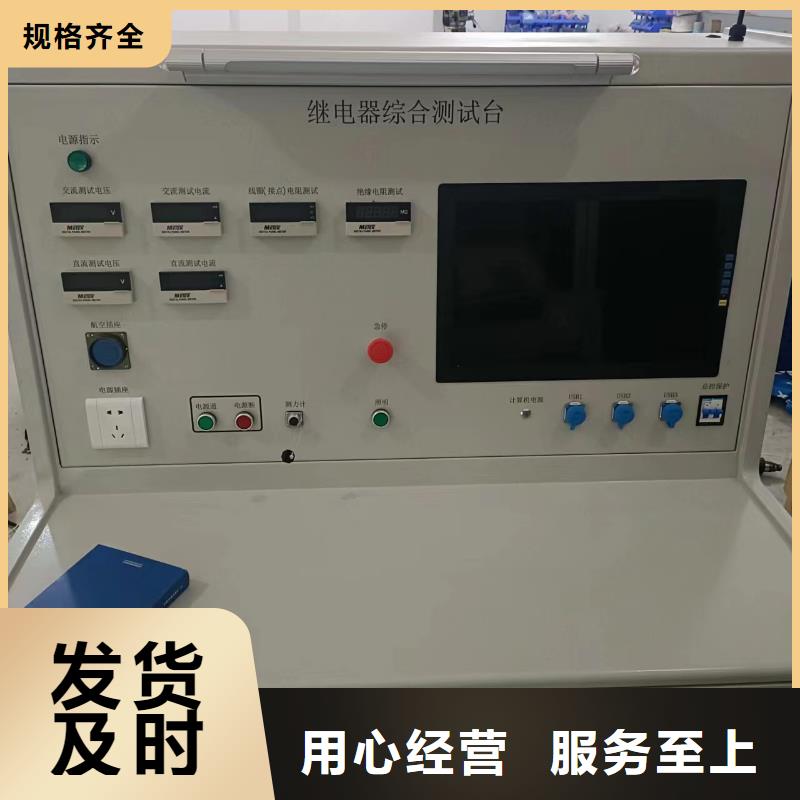

烟台电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪
烟台消谐电阻器参数测量仪 <烟台>天正华意电气设备有限公司

烟台电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

烟台电器综合试验台3特殊情况下的保护在测控系统失效的情况下，可按下控制柜上的紧急停机按钮，可迅速切断被试系统的主电源。烟台电器综合试验台试验工装根据试验需求定制试验工装，能够、的进行试验操作。8主要部件清单表2 主要部件清单序号自制21150V直流电源个19技术服务和售后服务9.1技术服务对买方技术人员进行该设备调试的培训对买方技术人员进行该设备操作培训。9.2售后服务本产品在正常情况下是免维护的。该设备在正常情况下质保期为12个月，从终验收签字之日起计算。在保质期内，卖方负责提供设备维护和更换零部件，接到用户通知后，一星期内保证设备恢复正常运行。自接到服务通知（电话、传真或信函）始4小时内作出响应并指导用户解决问题；对用户不能自行解决的问题在24小时内到用户现场进行维修。

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪 <烟台>天正华意电气设备有限公司

烟台电器综合试验台本试验台验收标准按招标文件所列技术标准及要求，及现行、行业、（原）铁道部有关标准和要求执行。5.我公司负责设计、制造、运输（至指定地点，含装卸、搬运就位）、安装调试（含基础修改、线路敷设）、验收交接、易损件的提供、人员培训、应用软件和数据库升级扩充、售后服务等，为交钥匙工程。报价包含上述内容，含税，开具增值税专用发票。地铁电器元件综合试验台技术方案5 试验系统原理说明图1 试验系统原理框图由图1原理框图看出三相电压其中一路经调压器将三相AC380V电源变成0-430V可调电压，送入升流器变成AC0-100A可调电流源给被试品提供试验所需电源；另一路三相电压经变压器将AC380V电压变成550V电压经整流后变成750V直流电压供给被试直流传感器、漏电流传感器、TH-III DC600V在线绝缘检测装置、直流开关、直接接触器提供试验电源；另提供DC0-150V直流电压给试验电压范围在（0-150V）范围内的直流传感器提供试验电源；仪表采集被试品的电流，电压信号与试验台标准传感器比较，取二个传感器的的值进行比较计算得出线性度：取直流源直流电流信号经漏电流传感器测试TH--III DC600V在线绝缘检测装置动作性。

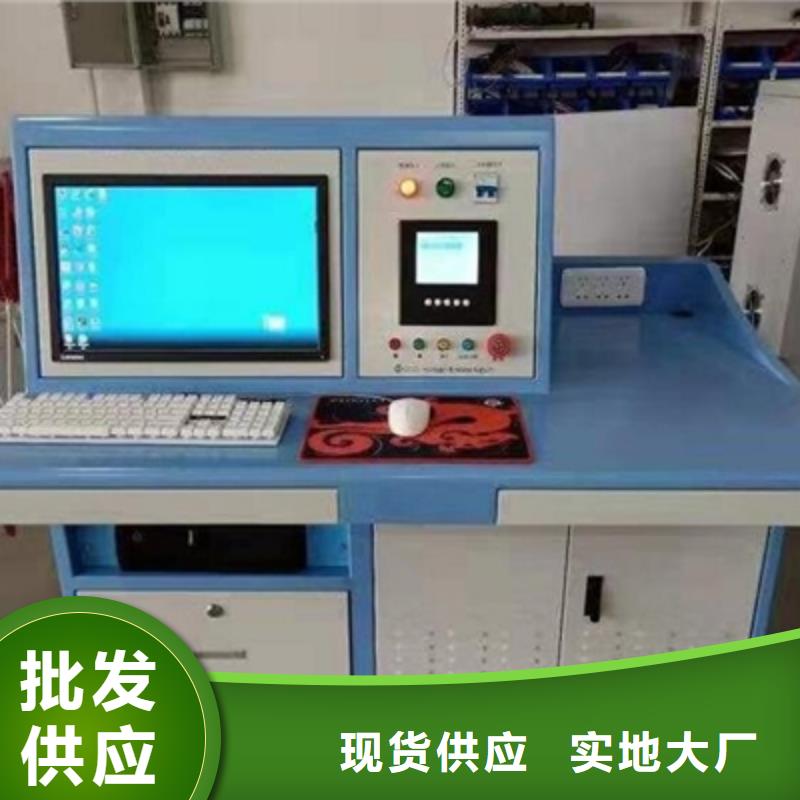

烟台电器综合试验台我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃ 相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-2000013）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根据用户提出的其它继电器技术要求。

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪

烟台电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪
<烟台>天正华意电气设备有限公司

烟台电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

烟台消谐电阻器参数测量仪

烟台电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性

<烟台>天正华意电气设备有限公司 烟台消谐电阻器参数测量仪

烟台电器综合试验台接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的自动测试电脑会自动完成，用户只需等待即可。用户如想要进行单次测试，只需要点击相应的黄色的测试项目，即可进行单相测试。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。数据查询时，用户只需要选择查询的项目即可进行查询，可多选，也可单选。查询的数据首先是要进行保存之后的数据，没有保存的数据不能查询。在数据查询界面用户可对查询出的数据进行删除、打印操作，并可以生成相应的Excel文件，保存到想要的位置。
