电缆外护套故障测试仪现货齐全

烟台地埋电缆管线探测仪电缆故障探测仪组成部分及其结构功能（一）接收机：接收机用于对地下管线、电缆的定位，地下管线的埋土深度的测量以及电流测量。多种频率和工作模式能够满足各种环境和各种管线探测的需求。接收机用来对目标管线定位、测深。2.1接收机功能：开、关键(1) 按下开键即开机，按下关键即关机。开启接收机后，如在设置的自动关机时间内没有按动任何功能键，接收机则自动关机。如按动任意功能键，则接收机会重置关机时间。f键 (2) 频率选择键：根据发射机的频率选择对应的检测频率，可供选择的频率包括无线电、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。仪器型号不同，频率配置也不相同，具体频率根据生产厂家的产品规格书确定。模式键(3) 模式键用来选择接收机的工作模式，用于管线定位。定位过程中一般先用峰值法进行测量。测绘模式包括：谷值模式峰值模式宽峰模式峰值箭头模式电力模式：可检测50Hz电力电缆当有外接A字架或识别夹钳时，还可以选择外接信号模式。增益键(4) 增益键用来调节增益大小，按下键增大增益，按下键减小增益，在调节过程中，在显示窗口的下侧中间显示增益大小（16），常按或3秒启动自动增益功能，此时增益数字变成闪动的光标（如左图所示），仪器自动调整信号强度到满刻度的70％左右。信号的相对强度通过显示窗口上方的条形图（8）和图形下面的数字

烟台地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

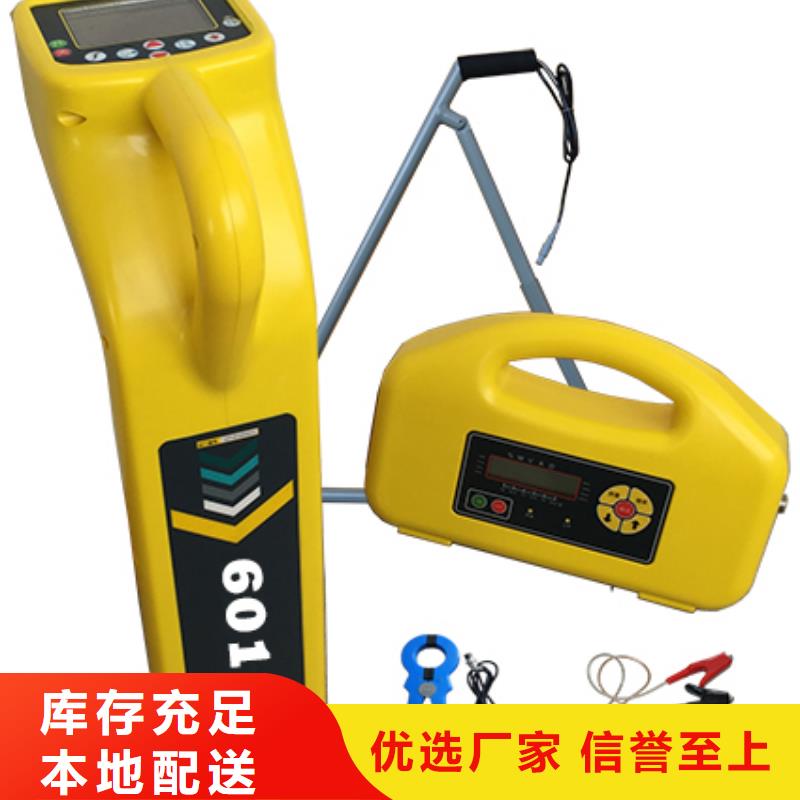

烟台地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。

烟台地埋电缆管线探测仪低压脉冲法测试电缆长度（全长） 1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。

烟台地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
