烟台电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。

<烟台>天正华意电气设备有限公司

烟台电缆故障探测仪电缆故障测距仪 轻型一体化设计，车轮移动，体积小，重量轻，便于移动、转运。 专用高压线及内藏式高压输出端子，使用更方便，接线简单，可靠。 满足以下测试方式：弧反射法/多次脉冲法、直流弧反射法/直流多次脉冲法、电流取样法、直流电流取样法、高压直流输出。 满足以下采样信号采集种类：弧反射/多次脉冲、电流取样、直流电流取样、低压脉冲。 直流高压输出：0～35kV负极性 输出电流：50mA。 含35kV、4μF、20kA轻便式脉冲电容（2450J焦耳）。 球隙调节间隙 ＞20mm 自动高压冲击频率 ＜ 3-10秒/次 采样频率：30MHz、60MHz、120MHz、200MHz多种采样频率，测试精度更高。 测试距离：可达50km。 宽温工业级10.6寸彩色显示屏，上部分为压缩波形区，下部分为正常波形区，清晰易读，触摸屏手指可靠操作； 测试脉冲：0.1～9.9μs，任意可调。 脉冲法误差： 粗测相对误差：不大于±0.25％； 粗测误差：2千米以下长度电缆不超过1米；5千米以上长度电缆不超过2米。 电源：AC220V、电池供电；

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪 工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间烟台电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门 <烟台>天正华意电气设备有限公司

烟台电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

烟台电缆故障探测仪在实际的电缆故障定位现场，情况往往非常复杂。有以下几点应注意：1、若现场环境噪声很大（如车辆流量大的公路旁、走的人多的街道或在工地附近等）。闪络冲击放电时，除故障点传来的振动波外，还有汽车引擎声、喇叭声、脚步声、说话声、机器轰鸣声……。这些噪声将严重地影响定点仪稳定性，使得读数似乎杂乱无章。其实，还是有其规律性的，仔细观察读数便可发现，计数屏的读数总有一个相对稳定的读数，无论噪声干扰如何变化，只要噪声不是连续的，此读数的出现率非常高。此读数即是故障点的距离。对计数屏上经常出现的无规律小读数，不必理会。随着探头接近故障点，其读数会逐渐减小。当稳定的读数变到小时，此处即为故障点位置。2、如果定点现场有连续的较大噪声，如电动机、鼓风机、排风扇、发电机、真空泵等发出的声音 ，将会导致数显失效，无论探头放置何处，数显屏总是出现零点几米（甚至0.1米）小数值。此时只能利用定点仪的声、电同步探测功能听测与数字屏刷新计数同步的地震波，用人的判断力去区分环境干扰噪声，以振动波的点去确定故障位置，不必去关心数显屏的读数。3、定位现场的电缆故障点位于埋地穿管之中。冲击放电时，在穿管的两个端口处声音，而在管子中央部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子中央部位或远离管口）仅显示满亮99.9米，此时便可根据两个稳定读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用探头在管子上实施定位。此时的误差一般不会超过10㎝。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门 烟台电缆仪-可送货上门

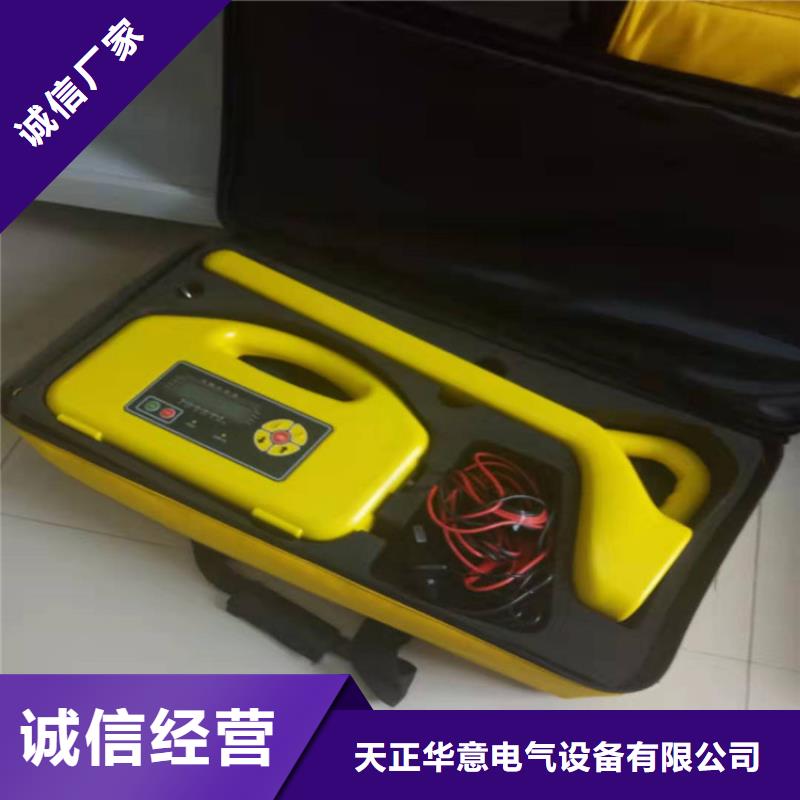

烟台电缆故障探测仪跨步电压法使用教程。为了更快掌握电缆故障仪的使用方法，可用一根约30米长的电线模拟。如果在模拟的环境下能熟练使用仪器找到故障点，那么在实际使用中就会更方便了。如图：将电缆拉直放在地面上，电线两头剥皮露出铜线，电线一端接信号源，另一端埋入地下约10厘米（埋入点C就是我们要找的故障点）。启动信号源和手持机，频率就按默认的65kHz。1、将叉子贴着电线，平行于电线的方向插入地下，调节定点增益，使信号强度约为10（信号约10格）2、调节路径增益使电磁波信号在10格左右，沿着电线往C点走，如果偏离了电线，电磁波信号会减弱。3、沿着电线往C点走，每隔50厘米，将叉子插入地下，稳定后看信号强度，会发现信号强度逐渐增大。4、到了A点（距离故障点约3米），信号强度可能满格（15），这时调节定点增益，使信号强度约为10。5、再继续玩前走，每次走30厘米，会发现A到C信号强度越来越大，然后C到E又变小。这是因为电流由C点往外流，越靠近C点电流越大，检测到的信号也就越强。6、在B点调节定点增益，使信号强度约为10，从B点往D点走， 每次前进10厘米，会发现B点到C点信号变强，C点到D点变弱。当C点处于叉子的正中心时，信号弱，信号强度可能只有4左右。这是因为故障点到叉子两端的距离相等，故障点C到叉子两端的电压相等，方向相反，所以叉子两端的电压约为0，所以信号也约为0。7、然后垂直于电线（或者叉子）画一条线（图中虚线），从F点往G点走，每次前进10厘米，会发现和6一样的检测效果。沿着虚线，当C点处于叉子的中心时，信号强度小，约为3，其他地方都比较大。8、由此可以判定，实现电线和虚线交叉的地方就是故障点了，故障点可到10厘米左右。按上述步骤来回练习，熟练使用后就可以开始实际应用了。

<烟台>天正华意电气设备有限公司

烟台电缆故障探测仪 但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，可放心沿电缆路径继续测听；第二种情况是冲击闪络时，耳机已能听到足够强的地震波声，计数器不再显示满量程99.0米。而是显示某一固定数值（有可能末尾两位数有跳动），此固定数值重复显示的机率相当高。此时操作者可以断定，距离即为探头到故障点的直线距离。当能确定故障距离后，下一步是沿电缆路径，任意移动探头一米左右，以判断方向。如果读数减小一米，证明移动方向正确。若读数增加一米，说明远离故障点。便可按屏显距离直接移动探头至故障点附近。此时，地震波强度加大，屏显数明显减小。只要在该处仔细缓慢地移动探头，总会发现某点的读数小。无论探头往任何方向移动，读数将会增大。那么该点恰好是电缆故障点的正上方。此刻的屏显数即为该点的电缆埋设深度。而且此时用耳机监听的话，会发现此点正是地震波的点。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪电缆故障测距仪 轻型一体化设计，车轮移动，体积小，重量轻，便于移动、转运。 专用高压线及内藏式高压输出端子，使用更方便，接线简单，可靠。 满足以下测试方式：弧反射法/多次脉冲法、直流弧反射法/直流多次脉冲法、电流取样法、直流电流取样法、高压直流输出。 满足以下采样信号采集种类：弧反射/多次脉冲、电流取样、直流电流取样、低压脉冲。 直流高压输出：0～35kV负极性 输出电流：50mA。 含35kV、4μF、20kA轻便式脉冲电容（2450J焦耳）。 球隙调节间隙 ＞20mm 自动高压冲击频率 ＜ 3-10秒/次 采样频率：30MHz、60MHz、120MHz、200MHz多种采样频率，测试精度更高。 测试距离：可达50km。 宽温工业级10.6寸彩色显示屏，上部分为压缩波形区，下部分为正常波形区，清晰易读，触摸屏手指可靠操作； 测试脉冲：0.1～9.9μs，任意可调。 脉冲法误差： 粗测相对误差：不大于±0.25％； 粗测误差：2千米以下长度电缆不超过1米；5千米以上长度电缆不超过2米。 电源：AC220V、电池供电；

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪不要轻易拆卸探头及仪器，以防人为损坏。八、声磁同步定点仪的操作技巧任何一种仪器设备，在充分了解性能、特点后，方能事半功倍地发挥其功能。该定点仪尽管操作极其简单方便，但在使用时也得根据现场特点，巧妙地使用，才能充分发挥其优势。从使用说明书中介绍的原理知道，此定点仪靠仪器中的电磁传感器接收到故障电缆在冲击放电时产生的辐射电磁波后开始计数，而在拾音传感器接收到故障点放电时产生的地震波后停止计数。电磁波与声音震动波之间的时间差乘以地下声波传播的速度，便是探头至故障点的直线距离（即数字屏显示的数值）。也就是说，只有在冲击闪络之后，探头测听到故障点传来的地震波使计数器停止计数后，所显示的数值才是有效而可信赖的。但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪按此键可在屏幕上显示上次存储的内容，以便分析与计算。“比较”键：按此键可将当前采样的的波形和存储在电脑内存内的波形同时显示在屏幕上，用户可对这两幅波形进行比较分析。“平移”键：按此键进入图形左右移动功能，点“左移”“右移”键可将屏幕上显示的两个波形的起点对齐，以便计算距离。三、故障测试方法 故障测试一般分以下几个步骤：首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻（开路）故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。第三、探测故障点附近电缆埋设的路径及深度。确定故障点的准确位置。测试前将电缆始端和终端头的所有连线断开。测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。１、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。仪器连接如右图。将测试仪的输入线分别加到故障电缆的地线和故障相。根据故障的具体情况，也可以把输入线加在两个相线上测试。●测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。我们只要知道电缆的全长，就可以通过测试计算出该电缆中电波传播的速度。在“测试方法”菜单选择“测速度”，根据电缆的长度选择“0.2μS”或“2μS”，一般500 m以下用0.2μS。键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。移动游标至低压脉冲的下降沿后按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪工作电源：内置电池供电12.连续工作：＞4h（亦可使用外接电源使用）13.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用14.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位15.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离16.外形尺寸：长370mm×宽270mm×高220mm17.重 量：2.5kg四、工作原理TH--2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍1、开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。2、充电端口：用于连接充电器，给电池充电。3、增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）4、测距端口：测量电缆故障点距离时，从该端口发出信号。5、USB接口：插入U盘，拷贝数据。6、触摸式彩色液晶屏：详见“工作界面介绍”。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门 <烟台>天正华意电气设备有限公司

烟台电缆故障探测仪 带着测试仪顺着电缆走，断线故障点后面基本听不到信号器的声音，从而定位故障点的位置。(听不到声音时电缆埋多深后退多少)3对于相间绝缘不好电缆(相间漏电)，在长度测试方法上可以通过比较的办法：先把主干线路上的并接线拆除；首先测试故障线对波形，按调整键选择合适的范围（选择的范围数涵盖线路长度）对应相间线路阻值大小调整幅度（相间绝缘阻值越大幅度值相应也要大这样波形才好观察）按脉冲，把测试的波形拍照保存，在幅度范围都不变情况下更换夹子到好线对上，按脉冲，再把好线的波形拍照保存；通过观察故障线对波形和好线对波形的区别（故障点的位置波形不同）把光标移动到波形不同点，屏幕左下角会显示距离数即为故障点的距离，从而确定故障点的位置。4??关于波速度的校准方法：取和测试电缆相同材质，长度在50---100米电缆；调节到合适范围，按脉冲键观察屏幕波形，并适当调节幅度，使屏幕波形易于观察，移动光标到反射波的拐点处，屏幕下方显示故障距离，通过增大、减少键调节波速度使得下面距离数和实际相等时，这时的波速度就是测试电缆的波速度。正常铜线—172；铝线—234。若不想校准波速度还能有距离：线路总长为L；A端测试结果m1；B端测试结果m2；则从A端的距离＝m1/（m1＋m2）＊L。5电缆路径：护层-大地接法是对带铠装电缆（不带电电缆）进行路径探测的接线方式，可以充分发挥本仪器的功能，并能程度地抗干扰。将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号发生器的红色夹子夹在护层（外铠）黑色夹子接地钎（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。不带铠电缆路径查找时线路另一端要接地。6.对于（含铠装电缆）对地漏电电缆的测试，先用万用表或者摇表判断出是那一条相线对地漏电，取严重的一根，把信号发生器红色夹子接在这条相线上，黑色夹子接地钎，带着测试仪耳机伸顺着线路走，漏电点声音.

烟台电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

<烟台>天正华意电气设备有限公司 烟台电缆仪-可送货上门

烟台电缆故障探测仪仪器自动采样刷新一次，同时可调节增益旋钮配合采样，如果波形的尖峰成方形，这是增益调的过大现象，这时要适当的减小增益，直到波形适合分析为止。采到了合适的波形后，要停止采样，如果不停止，就会再次刷新数据。5）、分析数据：按照闪络波的分析分析方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例第二章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。
