高压开关柜局部放电仪一站式厂家

烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

<烟台>天正华意电气设备有限公司

烟台局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

烟台高压开关柜局部放电仪一站式厂家 <烟台>天正华意电气设备有限公司

烟台局部放电检测仪仪器基本操作5.1仪器开启/关闭按下按钮，开机画面显示在屏幕中。若要关闭仪器，长按 按钮。概要信息设备在进入正常运行状态后，显示系统主菜单。主菜单界面下显示有“暂态地电波超声波特高频高频电流检测记录系统设置等选项。在界面上方，显示当前时刻和电池电量状态。系统设置系统设置界面对系统的基本信息进行浏览设置。?存储目录试验过程中数据库文件和图片文件保存的位置。注:记录数据可在“首页-检测记录”查看。若新建一个已存在的目录，则会直接将之前目录中数据清空，请谨慎操作。所有数据存储路径在设备系统可对接RFID设备实现对应数据的智能读写操作。?蓝牙设备搜索并连接周围可用的蓝牙设备。?音量调节调节系统输出音量大小?日期和时间修改系统的时间和显示日期恢复出厂设置将系统中试验过程中产生的数据和图片进行清理，在没有导出数据之前，请谨慎操作设备信息软件版本，硬件版本以及系统发布日期。测量TEV试验有4种显示图：波形图，PRPD图，PRPS图，统计图。在运行状态下，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行TEV试验相关参数设置。?数据区当前测量过程中的值、背景值和当前值?历史极值区当前测量过程中近的20个周波的值。?图表区波形图—当前测量数据波形，根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—二维图谱，放电相位分布图谱，显示放电水平、相位以及峰值频次的关系，其中纵轴代表放电水平，横轴代表相位0-360度，不同的像素颜色代表不同的峰值频次。PRPS图—三维图谱，脉冲序列图谱，显示时间、相位及放电水平的关系，纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。

烟台局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

烟台高压开关柜局部放电仪一站式厂家 <烟台>天正华意电气设备有限公司

烟台局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

烟台局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪操作说明（作为测试仪器）试验操作前注意事项6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小。6.1.3、试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路6.2.1、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的“5.1、常用试验回路”选择。通常情况下选择“并联法”测试回路。、选择合适的检测阻抗（输入单元），见附录一：“检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电6.3、设备操作设备驱动程序安装本系统在WINDOWS XP 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法。6.3.1.1采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘（win2000xp路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入WINDOWS XP系统。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

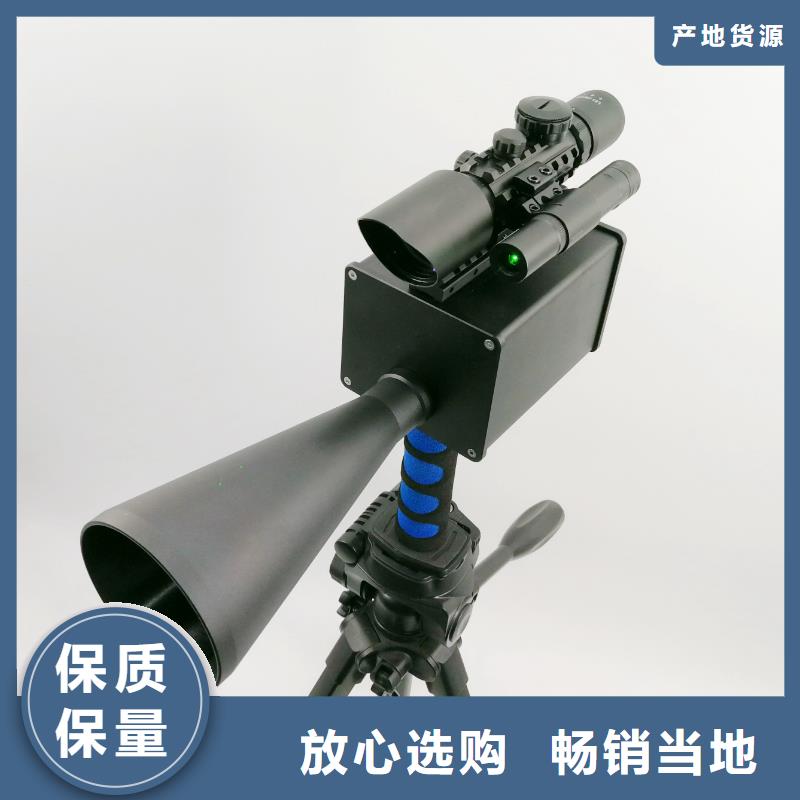

烟台局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）

烟台高压开关柜局部放电仪一站式厂家 <烟台>天正华意电气设备有限公司

烟台局部放电检测仪公司简介青岛天正华意电气设备有限公司位于青岛平度市，是一家致力于电气设备与自动化装备的研发、生产、销售及服务的科技型企业，主要产品包括：电力系统智能化在线监测设备和各类检测仪器、保证电力系统可靠运行的装备，广泛应用于供电系统、发电系统、铁路、石化、钢铁等众多领域，公司曾参与、承担过多项攻关课题，并得到用户的充分认可。目前已拥有多个产品系列，具备完全自主知识产权，并达到国内外领先水平。公司将人才队伍建设和科技创新作为企业发展的核心动力。目前青岛天正华意电气设备有限公司生产的手持式局部放电分析仪及局部放电在线监测、密度在线监测、无线测温等系列产品，在国内中高端市场已占有优势，公司技术研发团队从事GIS、电力变压器等高压电气设备的局部放电研究已有多年历史，在放电机理、形成原因、检测方法等方面都有较深入的研究，关键技术和产品已达到国际先进水平，公司拥有自己的研发基地，在研发和技术应用实践中，我们积累了大量经验数据和经典案例，在为用户提供先进、可靠、实用产品的同时，也为用户提供的技术支持和问题咨询服务及整体解决方案。

烟台局部放电检测仪历史记录查看点击【历史记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型同步方式设备名称任务编号、时间、单位局放值背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。 外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在系统设置里，将触发方式改成外同步，将无线同步发射器接到试验电源上，点击运行，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的表示进行接线。传感器的使用?TEV传感器TEV传感器能够感应出开关柜金属柜体上的暂态电压形成一定的高频感应电流。使用时将TEV传感器紧贴在金属柜体上。TEV传感器?非接触式超声传感器使用非接触式超声传感器是对发生局放时在空气中传播的超声波进行检测。要求放电源与传感器之间必须有良好的空气路径，对于封闭良好，无气孔及空气间隙的开关柜将无法检测。使用时将传感器吸附在开关柜体上，防止超声移动产生干扰信号，并将超声探头对准设备的缝隙处进行检测。非接触式超声传感器?接触式超声传感器接触式超声传感器使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪主要技术性能１电容器在额定电压UN下可连续运行1小时。２电容器电容量偏差范围、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４电容器短时工频耐压值为1.1UN 。电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。产品使用时其环境空气相对湿度应不大于80％。GR100/0.1工频保护电阻额定频率：50 Hz额定电压100 kV标称电阻：7.5 kΩ局部放电量：额定电压下＜3 PC 80％额定电压下≤2 PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。（四）、AC-2010工频高电压试验控制台（带10KVA电动调压器）操作装置功能：设有过电流保护设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；设有声警告设有零压合闸、试品击穿自动回零功能设有耐压计时元件，到耐压时间时调压器将自动降至零位电源为220V控制

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪多通道局部放电测量使用说明多通道局部放电测量是为用户同时进行多路局部放电试验而设计的功能，如干变感应局放试验需三路同时进行局放试验、油变感应局放试验需三路或者六路等。它提供给了需要进行多路试验的用户一个简单实用的解决方案，用户可以同时进行多路试验而无须购买几台局放仪。它采用无源衰减的方法，频率带宽达100MHz以上，放电波形失真极小。试验使用方法：按下图连接试验回路，首先以通道A作为增益基准进行校正，将“通道选择”波段开关选择在通道A，通道A高压端注入校正脉冲。如50PC，调整局放仪增益粗调和增益“细调（A）”，使局放仪指示值显示为50PC，通道A校正完毕（注意：局放仪增益细调保持不便）；通道B校正，将“通道选择”波段开关选择在通道B，在通道B高压端注入校正脉冲50PC ，注意，不可调整局放仪增益细调（A），调整“细调（B）”增益旋钮使局放仪指示值显示为50PC，通道B校正完毕。以后通道应按照通道B的校正方法，选择相应的通道档位和相应细调进行校正。

烟台局部放电检测仪特高频(UHF)电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于并激发频率高达数GHz 的电磁波。局部放电检测特高频法基本原理是通过UHF 传感器对电力设备中局部放电时产生的特高频电磁波）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测定位以及缺陷类型识别等优点。 特高频测量原理图3.4高频电流互感器（HFCT）高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HFCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆变压器电抗器开关柜等中高压设备的局部放电信号检测。利用HFCT 套接电气设备接地线的检测属于非侵入式的检测方法 被检测设备不需要停运，简单可靠。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪检测主机电池供电：采用可充电锂电池供电，可保证系统持续工作8小时以上?LCD显示：使用3.5寸真彩?超声传感器：内置超声波传感器，可通过头戴式耳机听取局部放电超声波信号EV传感器：内置TEV传感器；?扩展接口：可选配HFCT、超声聚波器、接触式超声波传感器、超声延长探头；?局放显示：通过柱状图、PRPD、PRPS三种谱图显示；?超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；?温湿度：内置温湿度传感器，可显示检测现场的温湿度；?电量指示：电池电量实时指示；?软件系统：采用嵌入式系统；?重量较轻、易于便携、使用方便；三、操作说明3.1 操作界面图五、操作显示界面操作方法3.2.1 开关机长按“开/关机”键直至显示屏显示开机界面，检测仪开机；在开机情况下，按“开/关机”，检测仪进入关机界面，检测仪关机。3.2.2 检测传感器选择在开机情况下，按“传感器选择”键，可以切换不同的检测方式，开始后默认为TEV检测。切换到相应的传感器后，按“方向”OK键即可进入到该传感器检测方式下。本机可以支持TEV传感器（内置）、 超声波传感器（内置）、超声波延长探头、超声聚波器、接触式超声波传感器、HFCT传感器。3.2.3 谱图模式选择在开机主界面下，按“方向”左键或右键可以切换不同的谱图检测模式，本机有柱状图、PRPD、PRPS三种谱图显示方式，显示界面的谱图显示上部有相应的标签“HIS”、“PRPD”、“PRPS”指示。注意：谱图模式切换时，不需要按OK键确认，按“方向”左键或右键切换时，直接进入该测试模式下。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用，使用方便检测主机为便携式设计，防尘、防震、防干扰，外壳选用合金材料，使用数控机床加工而成，壳体坚固可靠且重量轻，采用触摸屏设计，只需点击屏幕就可以完成相关操作，便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器，可在阳光下清晰显示图文数据。2.多种检测方法，抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单，实现在线、非接触式测量系统操作简单方便，检测时传感器与测试品无任何接线，被试设备无需停电，可通过非接触方式检测电缆局放信号。4.人性化软件设计，使用简单方便装置显示界面人机友好，可在不同的环境下清晰显示画面，便于现场测试人员快速读取；本装置软件采用传统Windows软件界面，软件界面为全中文显示，波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计，操作简单实用方便。5.检测软件设置简单，容易上手本软件采用集成化、模块化、智能化设计，将复杂的现场检测参数配置集成到软件内部，使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面，可通过主界面的设置按钮直接访问，各功能说明清晰明了，通过鼠标点击就可以轻松更改相应设置操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息，幅值信息，及放电脉冲间的间隔时间，有助于判断放电类型及严重程度。能够控制硬件的触发，且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件，能够保存局部放电信号的波形文件，保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析，测试图形可进行复制以及任意叠加比较，相减比较等。7.装置内置大容量锂电池，可长时间续航本装置采用大容量锂电池供电，可以方便的对大范围内的高压电缆进行检测，电池的持续工作时间可达2~4小时；如需长时间连续使用只需提供一个配套的外部电源即可。

烟台局部放电检测仪系统测量步骤：局放试验通电的前提条件：良好正确的联接好了试验电路，试验高压区内没有任何人员，校正脉冲发生器已经拿开。步骤1、在软件界面右侧功能区内，点击“连续”键，仪器进入连续测量状态。步骤2、启动升压装置，升压，并跟踪观察放电趋势步骤3、使用屏幕放大和时间窗工具获取局放信号步骤4、可以使用直线方式、椭圆方式、正弦方式来观察局放出现的相位步骤5、使用单次测量方法终读取数据步骤6、可生成试验报告步骤7、结束试验，降压到零，并切断试验区电源。系统常规的参数设置：FH:200 FL:20增益粗调：3增益细调：尽量选小数值，以不过载为准。触发方式：内触发触发同步方式：分内、外触发方式，内触发为仪器电源同步触发，频率50Hz，外触发为同步试验电源工作频率，10~1000Hz内任意频率。外触发同步信号输入电压：5~100V，输入功率＜1伏安。注意；外触发同步信号输入电压要经过隔离处理，隔离器件可以是电压互感器或者变压器。如，变压器感应局放试验时，常规使用200Hz的中频发动机电源，一般发动机输出0~800V可使用1000V:100V的电压互感器隔离。隔离后的0~80V的电压信号作为触发信号接入局放仪触发信号输入端。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪历史记录查看点击【历史记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型同步方式设备名称任务编号、时间、单位局放值背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。 外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在系统设置里，将触发方式改成外同步，将无线同步发射器接到试验电源上，点击运行，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的表示进行接线。传感器的使用?TEV传感器TEV传感器能够感应出开关柜金属柜体上的暂态电压形成一定的高频感应电流。使用时将TEV传感器紧贴在金属柜体上。TEV传感器?非接触式超声传感器使用非接触式超声传感器是对发生局放时在空气中传播的超声波进行检测。要求放电源与传感器之间必须有良好的空气路径，对于封闭良好，无气孔及空气间隙的开关柜将无法检测。使用时将传感器吸附在开关柜体上，防止超声移动产生干扰信号，并将超声探头对准设备的缝隙处进行检测。非接触式超声传感器?接触式超声传感器接触式超声传感器使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。

<烟台>天正华意电气设备有限公司 烟台高压开关柜局部放电仪一站式厂家

烟台局部放电检测仪系统测量步骤：局放试验通电的前提条件：良好正确的联接好了试验电路，试验高压区内没有任何人员，校正脉冲发生器已经拿开。步骤1、在软件界面右侧功能区内，点击“连续”键，仪器进入连续测量状态。步骤2、启动升压装置，升压，并跟踪观察放电趋势步骤3、使用屏幕放大和时间窗工具获取局放信号步骤4、可以使用直线方式、椭圆方式、正弦方式来观察局放出现的相位步骤5、使用单次测量方法终读取数据步骤6、可生成试验报告步骤7、结束试验，降压到零，并切断试验区电源。系统常规的参数设置：FH:200 FL:20增益粗调：3增益细调：尽量选小数值，以不过载为准。触发方式：内触发触发同步方式：分内、外触发方式，内触发为仪器电源同步触发，频率50Hz，外触发为同步试验电源工作频率，10~1000Hz内任意频率。外触发同步信号输入电压：5~100V，输入功率＜1伏安。注意；外触发同步信号输入电压要经过隔离处理，隔离器件可以是电压互感器或者变压器。如，变压器感应局放试验时，常规使用200Hz的中频发动机电源，一般发动机输出0~800V可使用1000V:100V的电压互感器隔离。隔离后的0~80V的电压信号作为触发信号接入局放仪触发信号输入端。
