烟台水内冷发电机绝缘测试仪尊敬的用户：感谢您购买本公司智能绝缘电阻测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。注 意 事 项?确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。?使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压不正常便是电力不足及时充电。本手册内容如有更改，恕不通告。没有武汉海山电子仪器公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

烟台水内冷发电机绝缘测试仪 主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。4、注意事项及其它请注意，L为高压端！E为地端必需接大地！ 四、操作方法初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示2.5KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2.5kV 表示测试电压250G 表示测量的瞬时值01’07” 表示测量过程中的时间表示测量15秒 的数值01 表示测量1分钟 的数值 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60s 4）测量过程按确定键，测量结束，显示放电画面（图三）放电画面（图三）639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。

烟台发电机绝缘测试仪今日行情 <烟台>天正华意电气设备有限公司

烟台水内冷发电机绝缘测试仪绝缘电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您正确使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

烟台水内冷发电机绝缘测试仪 安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH当凝结水珠现象出现时，禁止使用测试仪。4. 远离强电磁干扰源。5. 远离明显的振动及冲击。

<烟台>天正华意电气设备有限公司 烟台发电机绝缘测试仪今日行情

烟台水内冷发电机绝缘测试仪?工作场所必须使用绝缘材质的工作桌或工作台，操作人员和被测体的间不得使用任何金属。在设计工作场所时，不允许出现需要操作人员跨越待测物去操作测试仪器的现象。工作场所必须保持整齐、干净。不使用的仪器和测试线请放到固定位置，一定要让所有人员都能立即分辨出在测件、待测件和已测件。测试站及其周边不能含有可燃气体及腐蚀性气体，不能在易燃物质旁使用测试仪。?操作人员规定本系列测试仪的操作具有危险性，误操作时会造成人员的伤害，这种伤害甚至是有生命危险的，因此使用人员必须先经过培训，并严格遵守用户手册。1.3 操作规定本系列测试仪输出5kVAC高压，测试时必须注意以下事项和规定，否则将危及生命！?禁止操作禁止重复开关机，每次开关机应间隔30s以上。禁止擅自打开机壳，测试仪必须由经过培训合格的工程师或技术员维护。?测试中注意事项操作人员必须佩戴绝缘手套。如果暂时离开操作区域或并不马上进行测试，必须关断电源。测试过程中，禁止碰触仪器测试端和被测体，以免触电。操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时，请取下。非合格的操作人员和不相关的人员应远离高压测试区。必须将本测试仪的接地端子与大地可靠连接。只有在测试时才连接高压测试线，不用的时候请及时取下，取用测试线（钳）必须握在绝缘部分，禁止直接触摸高压输出端（钳）。万一发生异常，请立即按STOP键，停止测试，并关闭电源。?必须记着下列要点非合格的操作人员和不相关的人员应远离高压测试区。随时保持高压测试区在和有秩序的状态。在高压测试进行中不碰触测试对象或任何与被测物有连接的对象。万一发生任何问题，请立即关闭高压输出。在直流耐压测试后，必须先妥善放电，才能进行拆除测试线的工作。

<烟台>天正华意电气设备有限公司
<烟台>天正华意电气设备有限公司

烟台水内冷发电机绝缘测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV，5.0KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

<烟台>天正华意电气设备有限公司 烟台发电机绝缘测试仪今日行情

烟台水内冷发电机绝缘测试仪主要屏显界面菜单功能说明主要显示界面，如图4-3～4-7所示。图4-3 主菜单界面图 4-4试验参数设置界面图 4-5试验界面图 4-6试验结果界面图 4-7试验记录查询界面4.1.1 主菜单如图 4-3所示。旋转控制杆（即调压/设置旋钮），可在三者间循环切换，短按（单击）选择进入。升压测试：短按选择进入试验。首先进入试验参数设置界面。系统设置：选择进入后，调整显示屏下方显示的系统时间及日期。短按控制杆选择进入设置状态，长按控制杆退出设置状态。记录查询：选择进入后，可查询已保存的试验记录（结果）。4.1.2 试验参数设置如图4-4所示。倍压节数：设置当前实际使用的倍压筒的节数。务必正确设置！否则试验电压将出现严重误差，危及试品及设备！装置仅配一节倍压筒时，默认“单节”，不可设置。试验电压：设置试验电压值，用于触发计时器。可设数值与所用倍压筒的节数及其额定电压值相关联。过压整定：设置过电压保护值。如设定比试验电压低，则自动设定为试验电压值的1.1倍，以防止过电压损坏试品。可设数值与倍压筒额定电压值相关联。限定电流：设置高压总电流过流保护值。当试验总电流超过此设定值时，系统将关断高压输出，中止试验，以保护试品及设备。加压时间：设置计时器计时长度。每按一次【计时】按钮，将开始一次倒计时，其计时长度即为该设定值，按【计时】按钮后，系统将把相应的试验数据依次计入试验结果。4.1.3 试验界面如图4-5所示。电压：显示当前倍压筒输出的电压。（通常经一限流电阻连接至试品，因此总电流较大时，则施加在试品上的试验电压值与此数值有些许差别。）总电流：为流经汇水管的电流与试验相线棒对地及非试验两相线棒泄漏电流之和（即图1-1中所示流经mA表1的电表）。漏电流：为流经汇水管与地之间的电流（即图1-1中所示流经μA表1的电表）。此泄露电流测量电路等效内阻约为100Ω，因而汇水管对地绝缘电阻稍大时（如10kΩ以上，多数情况下能够满足此条件），此电流值即可认为是试验相线棒对地及非试验相的泄露电流。如汇水管对地绝缘电阻较小时，则参照工作原理部分的说明进行修正。本装置具备极化电流自动补偿功能，进入试验界面后，此漏电流初始值自动置零。同时，该电流具备过流保护功能，保护值固定为3mA。4.1.4 试验结果（数据）如图4-6所示。根据试验规程对试验加压步骤的要求，试验结果以分段电压的形式显示。对于泄漏电流值，因水流影响导致波动较大，系统会将每阶段计时后1/3时间内捕获的15个数据的平均值写入试验结果栏内。当试验结束后，总体以试验结果形式显示，并提示保存结果，或打印输出。4.1.5 试验结果查询如图4-7所示。该功能用于查询以前所保存的试验结果数据。参照屏幕下方提示，操作控制杆，进行翻页，即可找到所欲查询的内容。

<烟台>天正华意电气设备有限公司
烟台发电机绝缘测试仪今日行情

烟台水内冷发电机绝缘测试仪漏电快速断电保护原理高压测试对操作人员具有一定的危险性，TH300系列内置漏电保护机制，当使用人员触电后会在毫秒时间内完成漏电流侦测，立即切断电压输出，保障。仪器采用硬件侦测，速度快，稳定度高，选配功能点检模块。开短路侦测功能TH300系列使用低压高频无损技术，输出电压频率，同时降低电压等级，对被测物进行断面电容侦测，可在0.1s内完成对输出端的开路以及短路情况判定，有效解决被测物实际漏电流都比较小而且短路状态下不适合进行高压有损测试的问题。图3-1-4 断面电容侦测电弧侦测功能图3-1-5 电弧侦测电弧是绝缘材料内部或表面因高压而产生一种自持放电现象，TH300系列不仅能够根据电弧等级完成对放电的判定，还能够记录一定频带下的放电波形。信息化接口功能支持USB条码枪，实现扫码启动、数据存储、条码绑定、信息上传等功能。在扫码启动后测试数据会自动与当前条码进行匹配，并能根据用户设定好的识别字段查询当前需要的测试程序，自动调取，并完成测试以及数据存储。

烟台水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

<烟台>天正华意电气设备有限公司 烟台发电机绝缘测试仪今日行情

烟台水内冷发电机绝缘测试仪电池充电本机外配专业充电器。给本机充电，充电一般在市电充至3小时充满。电池充满的标志是充电器上的红灯变成绿灯。开机测试前，观察本机电池能量是否满足，开机界面有电池状态显示，电池欠压时显示半格电，严重欠压时显示闪烁，并付有风鸣器叫声。此时要给仪器及时充电，充满电后才能使用。五、注意事项1、确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。2、使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压正常便是电力不足及时充电。3、长期不使用仪表时应定期对电池充电（一个月一次）。不使用时和充电时要关仪器。4、仪表存放于干燥，无尘、无腐蚀性气体的环境中。5、测试大容量容性负载时，试验完要保证有足够的放电时间，放电完毕后方可拆卸测试线。（特大容性负载放电超过1分钟）6、仪表未接被试品时测得的绝缘电阻显示值一般达到T级（1T＝1000G），此值一般是随机无穷大值，如同测试空气，不具备实际意义。7、若仪表出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成的损失我公司不予负责。( 特别注意：测试过程中不要接触高压输出线，测试线接好后方可开机测试。切忌输出高压时将测试输出线短接。)六、随机附件：测试线三根，充电器一个，说明书一份，合格证一张本仪器保修三年，终身维修

<烟台>天正华意电气设备有限公司

烟台水内冷发电机绝缘测试仪电阻器由于全部采用十进读数盘来改变输出电阻值，通过调节可以得到调节范围中的任意值，所以使用十分方便，十进读数盘开关设计成适于5Kv下使用，采用高绝缘材料和轻压力结构，因此具有接触压力小，寿命长，接触电阻变差小，绝缘电阻高等优点。整个电阻器均装在金属壳体内，因此具有很好的静电屏蔽作用。六． 使用注意事项1. 在检定本电器时，应在20--25℃，相对湿度40％-60％，且应无腐蚀性气体和无直射阳光的环境中，而且应该有足够的稳定时间。2. 电阻器使用时，应在23±5℃，相对湿度25％-75％，且应无腐蚀性气体和无直射阳光的环境中。3. 有较长时间未使用的电阻器，在使用前应将各读数盘，自0-10（11），来回转动数次，使其接触良好。4. 电阻器在使用时，应注意实际施加在电阻器上的电压，应不超过主要承受电压读数盘的使用电压。以免造成读数盘的超差或烧坏元件。5. 仪器应存放在10-30℃，相对湿度＜75％，无腐蚀性气体，无露水，无直射阳光的环境中。6. 用户在遵守使用和保存的条件下，从发货日起，12个月内，达不到主要技术指标时，公司免费为用户维修更换。

<烟台>天正华意电气设备有限公司 烟台发电机绝缘测试仪今日行情

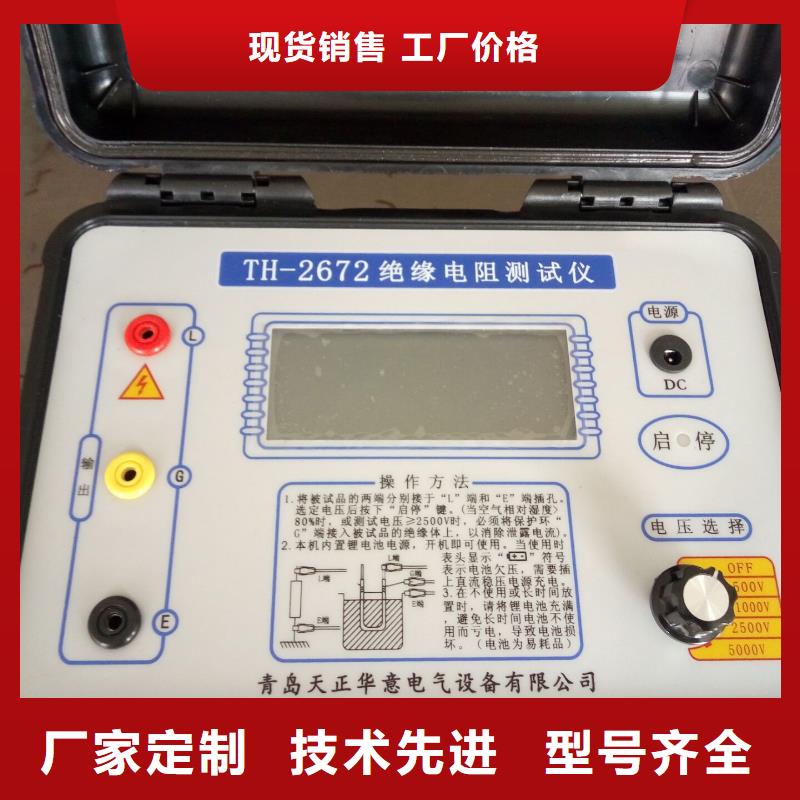

烟台水内冷发电机绝缘测试仪绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。2、仪表电路框图如图所示：3、仪表使用范围本仪表是电力、邮电、通信、电缆机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。二、功能特点本表具有以下特点：1、输出功率大、带载能力强，抗干扰能力强。本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。2、本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。3、本表输出短路电流可直接测量，不需带载测量进行估算。

<烟台>天正华意电气设备有限公司 烟台发电机绝缘测试仪今日行情

烟台水内冷发电机绝缘测试仪将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的判断，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，
